dumper ETF-240
door
Gerrit Volgers
|
Het origineel
|
  ....truckhoogte 6,5 meter... ....wielstel aan chassis.....
|
|
Concept ontwikkeld door Eddy de Jong in de Verenigde Arabische Emiraten.
Revolutionair ontwerp voor dagbouw mijnen (kool, erts, koper, goud enz.)
Ontwerp:
- 20m lang, 7,5m breed en 6,5m hoog
- Gewicht ca 225t
- Laadvermogen 240t
- 5 aslijnen met elk 2 wielstellen
- 4 aslijnen gestuurd (elektro hydraulisch), middelste asljn vast
- Naafmotoren op de gestuurde wielstellen (16 totaal)
- Hydrostatische aandrijving
- 4 Mercedes Benz Actros V8 turbo motoren van 550kW, totaal 2200kW
- Hydropneumatische vering, veerweg 90cm
- Modulair concept: uitvoering met 3,4 of 5 aslijnen
- Koppelbaar: mogelijkheid tot rijden met 4 trucks, 1000t met één chauffeur
- Verschillende uitvoeringen mogelijk op zelfde platform
Proto wordt nu gebouwd
Voor informatie: zie website www.etftrucks.eu
|
|

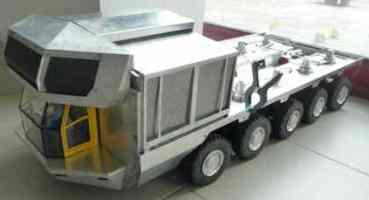

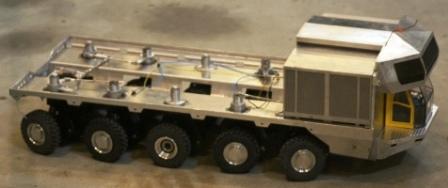

Het model
|
|
 |
|
Radiografisch bestuurd model schaal 1:24
- Lengte 82cm, breedte 33cm, en hoogte 31cm
- Gewicht chassis met RC besturing 13kg, met kiepbak ca 17kg
- 4 wielen aangedreven: 2e en 4e aslijn binnenwielen.
- Sturing mechanisch met twee Hyperion servo's
- Beier geluidsmodule
- Uitvoering in aluminium plaat,1,5 en 1mm dik. Gelijmd met UHU Endfest 300
  |
|
 |
|
